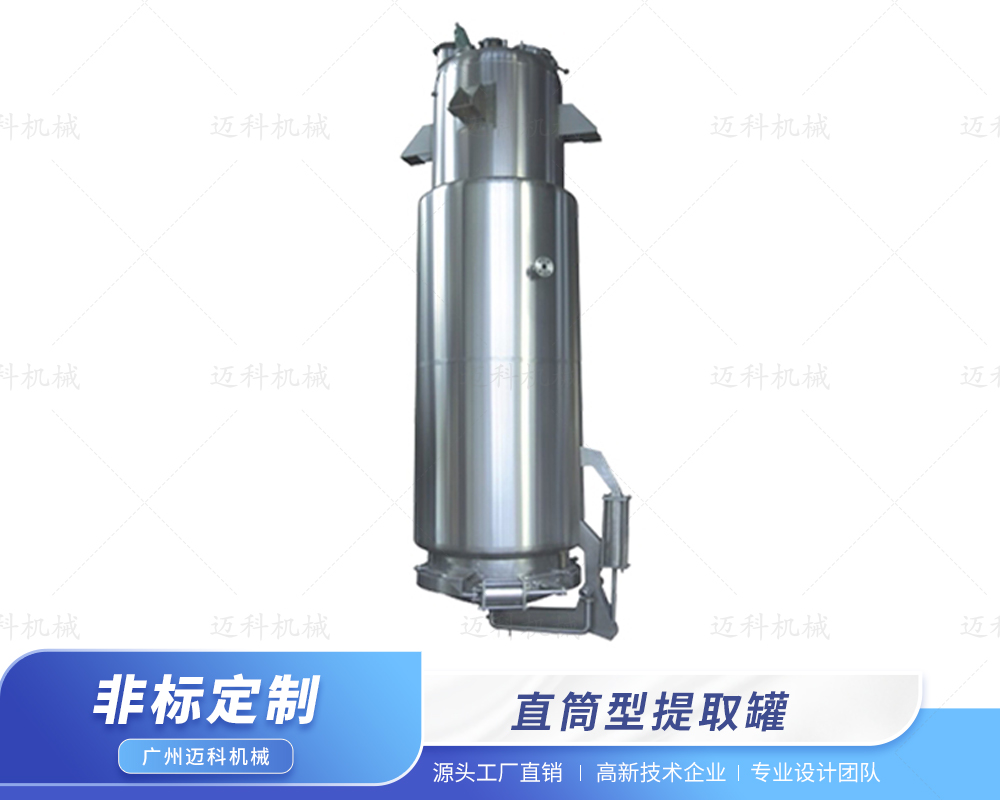

直筒型提取罐

所属类别：提取设备

产品简介：

咨询热线:13929528021

详细内容

直筒型提取罐主要用于中药、植物、动物的常压及低压水煎、温浸、热回流、强制循环、渗漉，芳香油提取及有机溶媒回收等工程工艺操作。直筒型提取罐筒体较长,上下通径, 夹套一般分上下两部分，可实现单独加热，底部配有中心加热鼓，上下夹套及中心加热鼓均可实现单独加热，易于保证药液处于微沸状态，避免爆沸，加热效果甚好；底部呈圆柱状，中心加热鼓可随出渣门的开启起到带料的作用，易于出渣。

直筒型提取罐可配套冷凝器、冷却器、油水分离器、捕沫器、过滤器、药液泵。油水分离器主要针对醇提用来收油操作。根据客户的工艺需要，提取罐可设计有搅拌系统，罐体内配置机械搅拌装置，提取过程中带动原料产生运动，加快混合，有效防止比重较小的药液漂浮于溶媒上表面浸润不充分，提高提取效果，缩短提取时间。

提取罐的整个提取过程是在密闭可循环系统内完成，可常压提取，内胆壳体按照压力容器设计的设备也可低压提取、无论是水提、醇提、提油或作其它用途，其具体工艺要求均由客户根据药物性能要求自行确定。

1、水提：水和中药按照一定的工艺配比装入提取罐内，开始给夹层热源(有夹套)，罐内沸腾后减少供给热源，保持罐内微沸即可，根据提取药理工艺维持一定时间，确保中药或中药饮片中的有效成分充分溶解到水中。

2、醇提：先将药和酒精按照一定的工艺配比加入罐内，使系统处于密闭状态，给夹层热源(有夹套)，罐内达到需要温度时减少供给热源，使罐内温度维持在工艺需要的温度一定时间，确保中药或中药饮片中的有效成分充分溶解到酒精中。上升汽态的酒精经过冷凝器冷凝后成液态酒精回流储存，待蒸馏提纯后再利用；为了提高效率，可用泵强制循环，使药液从罐底部通过泵吸出，再从上部进口回至罐内。

3、提油：先把含有挥发油的中药和水按照一定的工艺配比加入到提取罐内,给夹层热源蒸汽(有夹套),达到挥发温度后,调整蒸汽的进入量，并按照工艺要求维持罐内温度达一定时间，挥发后的芳香油可通过冷却系统进行冷却,经冷却的药液通过油水分离器分离。

1、生物制药：中药有效成分的提取、渗漉、溶解、提纯；

2、食品：啤酒花、植物动物油的提纯、植物色素的提取、植物功能物质的提取、香精香料的提取；

3、化妆品：化妆品原料的萃取、提纯、提取；

4、化学工业：反应原料的回收、有机溶剂的溶解、提纯。

规格型号	MK-TQ-1	MK-TQ-2	MK-TQ-3	MK-TQ-6	MK-TQ-8
容积（L）	1200	2300	3200	6300	8500
罐内设计压力（MPa）	0.09	0.09	0.09	0.09	0.09
夹套设计压力（MPa）	0.3	0.3	0.3	0.3	0.3
加料口直径（mm）	400	400	400	500	500
加热面积（m²）	3	4.7	6	7.5	9.5
冷凝面积（m²）	6	8	10	12	16
冷却面积（m²）	1	1	1	2	2
过滤面积（m²）	3	3	3	5	5
排渣门直径（mm）	800	800	800	1000	1000
耗能（kg/h）	245	325	345	646	720
